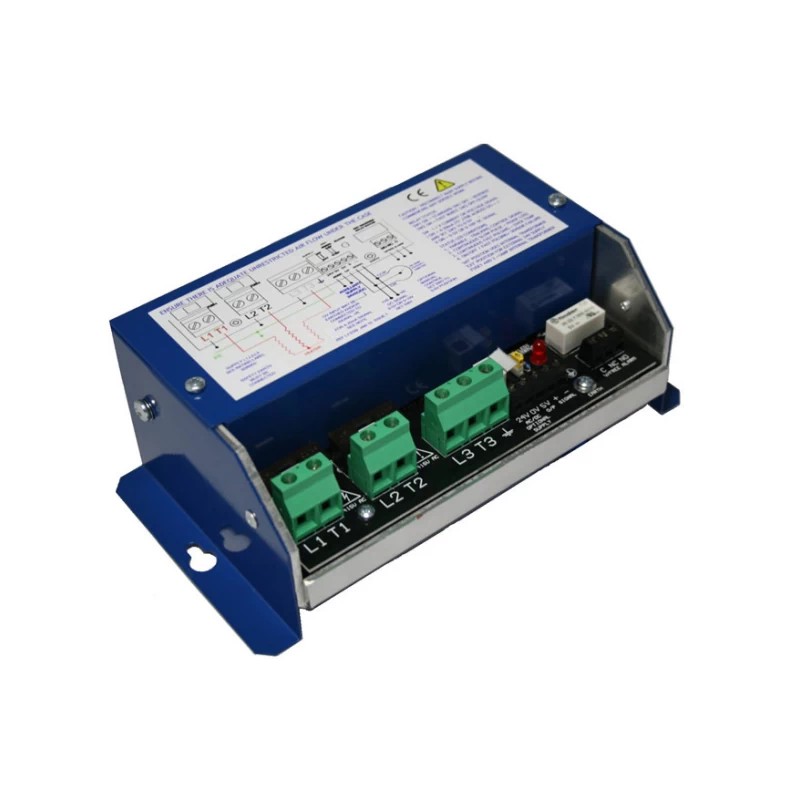

PR3-E 6 KW

Vermogens regeling type PR3-E 6 KW

De PR3-E-serie thyristorstapels biedt naadloze regeling van driefasige resistieve belastingen met behulp van een tweederde regeltechniek. De regeling wordt bereikt via een DC-signaal of handmatige regeling met behulp van een 5kΩ-potentiometer. Deze burst firing-regelstapels maken gebruik van snelle puls-nulvolt-schakeltechnologie om flikkering te minimaliseren en RFI-problemen te elimineren. De controller beschikt ook over een auto-reset temperatuurtrip, geïntegreerde halfgeleiderzekeringen en een koellichaam. De PR3-E-serie is ontworpen voor natuurlijke luchtkoeling en biedt gemakkelijke toegang tot signaal- en voedingsterminals voor eenvoudige installatie.

Belangrijkste kenmerken:

• Naadloze regeling : volledig naadloze regeling van driefasige ohmse belastingen.
• Geavanceerde schakeltechnologie : maakt gebruik van snelle, pulsloze nulvolt-schakeltechnologie om flikkering te minimaliseren en RFI-problemen te elimineren.
• Gebruiksvriendelijk : Eenvoudige toegang tot signaal- en voedingsaansluitingen voor eenvoudige installatie.
• Automatische reset van de temperatuur : bevat een automatische reset van de temperatuur voor extra veiligheid.
• Integrale halfgeleiderzekeringen : ingebouwde zekeringen voor extra bescherming.
• Handmatige en automatische regeling : opties voor zowel DC-signaalregeling als handmatige regeling via een 5kΩ-potentiometer.
• Compact ontwerp : ontworpen voor natuurlijke luchtkoeling, waardoor er geen extra koellichamen nodig zijn.
• Veelzijdige toepassingen : Geschikt voor een breed scala aan verwarmings- en ventilatietoepassingen, waaronder HVAC-systemen, ovens, drogers en kookplaten.

Toepassingen:

De PR3-E-serie is geschikt voor 3-draads, 3-fase zwevende ster of gesloten delta geconfigureerde resistieve belastingen. Het is ideaal voor:

• Verwarmings-, ventilatie- en airconditioningsystemen (HVAC), met name voor luchtgordijntoepassingen
• Ovens
• Drogers
• Hete platen

Technische specificaties:

• Vermogen/stroomsterkte : 6 kW (8 A) voor het regelen van 2 fasen van een typische 415 V RMS-voeding
• Ingangsspanning : 400V RMS ± 10%
• Frequentie : 50/60Hz
• Opties voor besturingsinvoer :
  • Signaal: (met SW3): 0 tot 10V DC (standaard) / 0 tot 5V
  • Handleiding: 5kΩ Potentiometer
  • Voor 4-20mA signaal: Zet SW-I/V op “AAN”, sluit de geleverde 270R (0,25W) aan op SIG.+/- en zet SW3 op 0-5V
• Alarmrelaiscircuitclassificatie : 2A @ 125V AC Max.
• Ventilator 'inschakel'-temperatuur : doorgaans 55°C (alleen voor 27kW-model)
• Oververhittingsbeveiliging :
  • Reistemperatuur @ 90°C ± 1°C (LED-indicator knippert continu)
  • Uitreistemperatuur @ 85°C ± 1°C
  • SW1 = Uit – Relais is continu bekrachtigd (normaal gesloten); schakelt uit bij een storing
  • SW1 = AAN – Relais is spanningsloos (normaal open); sluit bij een storing
• Faseverliesdetectie : LED-indicator knippert langzaam
• Detectie van sensorverlies : LED-indicator knippert snel
• Kabelaansluitingen :
  • Fasevermogen: 10 mm² stijgende klemklem
  • Aarde: 10mm² stijgende klem-aansluitblok
  • Hulpalarm voor externe voeding (relais): 2,5 mm² stijgende klem-aansluitblok
  • Stuursignaal: 2,5 mm² stijgende klem-aansluitblok
• Aansluitkoppelinstellingen : 1,2 Nm (10 mm²) Alleen voedingsklemmen
• Zekering : 16A, hogesnelheidshalfgeleidertype, ferrulezekering (6 mm Ø x 32 mm lang)
• Maximale omgevingstemperatuur : 65°C (maximaal operationeel)
• Afmetingen : 105 mm (D) x 193 mm (B) x 68 mm (H)
• Bevestigingscentra : 2 x 5 mm Ø gaten op een horizontale middellijn op 178 mm (B)
