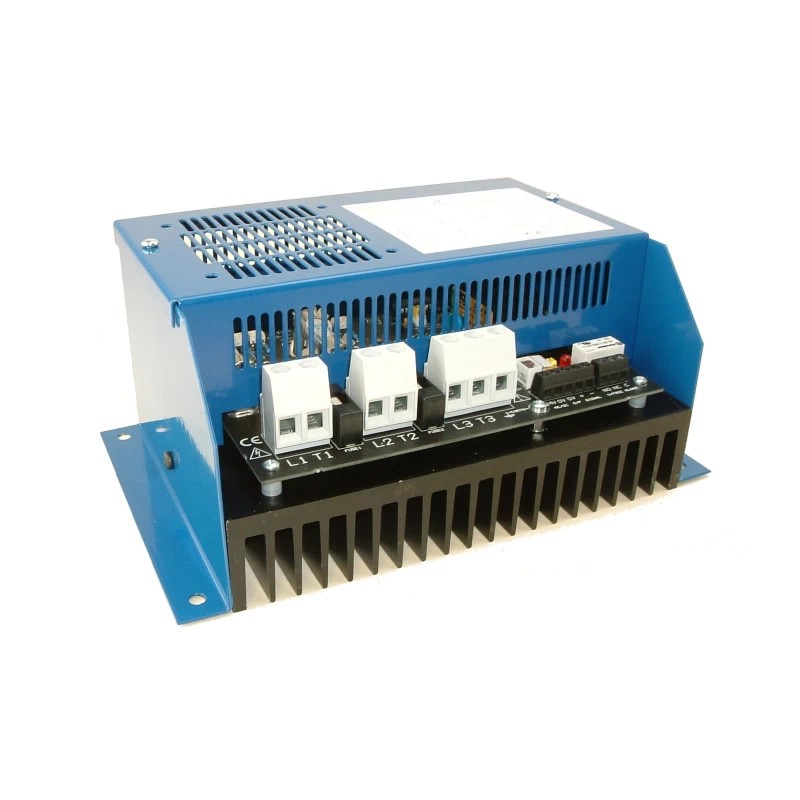

PR3-E 12 / 18 / 27 KW

Vermogens regeling type PR3-E 12 / 18 /27 kw

De PR3-DIN-reeks thyristorstapels biedt naadloze regeling van driefasige elektrische verwarmingsbelastingen vanuit een gebouwbeheersysteem (BMS) of een vergelijkbare controller. Deze burst firing controllers maken gebruik van zero volt-schakeltechnologie en minimaliseren problemen met radiofrequentie-interferentie (RFI). Ze zijn verkrijgbaar in modellen van 12 kW en 18 kW voor een typische wisselspanning van 415 V en maken gebruik van een tweederde regeltechniek. Belangrijke kenmerken zijn onder meer de mogelijkheid om ze op een DIN-rail te monteren, DC-spanningssignaalregeling, temperatuuruitschakeling met automatische reset, alarmuitgang en LED-indicatie 'OUTPUT-ON'. Bovendien bieden deze modellen eenvoudige toegang tot interne signaal- en voedingsterminals en vereisen ze geen extra koellichaam voor welk vermogen dan ook. De drie modellen in deze build omvatten het 27 kW-model, dat geforceerde luchtkoeling heeft.

Toepassingen:

De PR3-E-serie is ideaal voor het regelen van elektrische verwarmingsspiralen, verwarmingskabels en elektrische ovens. Het robuuste ontwerp zorgt voor betrouwbare prestaties in verschillende industriële verwarmingstoepassingen.

Belangrijkste kenmerken:

• Naadloze driefasenregeling: beheert efficiënt driefasen-elektrische verwarmingslasten.
• Nulspanningsschakeling: minimaliseert RFI-problemen voor een soepelere werking.
• Two-Thirds Control-techniek: Verkrijgbaar in 12kW- en 18kW-modellen voor 415V AC-voeding.
• DIN-railmontage: Eenvoudige installatie op TS35-DIN-rail.
• Temperatuurbeveiliging met automatische reset: zorgt voor veiligheid met oververhittingsbeveiliging.
• Alarmuitgang: Biedt een 24V AC- of DC-alarmuitgang die oververhitting of een stroomstoring aangeeft.
• LED-indicatoren: Geeft de status 'OUTPUT-ON' weer voor eenvoudige controle.
• Geen extra koellichaam nodig: vereenvoudigt de installatie en verlaagt de kosten voor extra componenten.

Technische specificaties:

• Vermogen/stroomsterkte: 12 kW (17 A), 18 kW (25 A) bij 415 V RMS
• Ingangsspanning: 3-fase van 24V tot 440V AC RMS
• Frequentie: 50/60Hz
• Ingangssignaal: 0 tot 10V DC
• Voeding: Afstandsbediening 24V AC of DC ± 10% @ 40mA (niet meegeleverd)
• Klemmenspecificaties: Stijgende klemklemmenblok voor 2,5 mm² kabelinvoer (ingangssignaal/alarm/24V-voedingsingang)
• Alarmuitgang: 24V AC of DC (als voeding) daalt naar 0V in geval van oververhitting of stroomuitval
• Overtemperatuurbeveiliging: inschakeltemperatuur bij 90°C ± 5°C, uitschakeltemperatuur bij 85°C ± 5°C
• Statusindicator: T1 en T3 geven de outputverhouding aan
• Power Terminations: Stijgende klem-aansluitblok voor 6mm² kabelinvoer
• Aansluitkoppelinstellingen: 0,8 Nm (alleen voedingsklemmen)
• Zekering: 12 kW: 20 A (20ET), 18 kW: 30 A (32ET) – Zekeringen van het type High-Speed ​​Semiconductor of gelijkwaardige MCB's
• Maximale omgevingstemperatuur: 40°C
• Afmetingen:
  • 12kW: 217mm (B) x 87mm (H) x 90mm (D) (inclusief DIN-clips) – ontstekingscircuitaansluitingen aan de voorkant
  • 18kW: 217mm (B) x 87mm (H) x 110mm (D) (inclusief DIN-clips) – ontstekingscircuitaansluitingen aan de voorkant
• Gewicht:
  • 12 kW: 0,6 kg
  • 18 kW: 0,95 kg

De PR3-E-serie biedt een betrouwbare en efficiënte oplossing voor het regelen van driefasige elektrische verwarmingsbelastingen. De serie is eenvoudig te installeren en biedt robuuste prestaties die speciaal zijn afgestemd op industriële HVAC-toepassingen.
