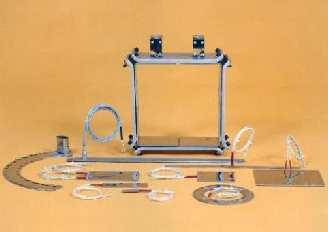

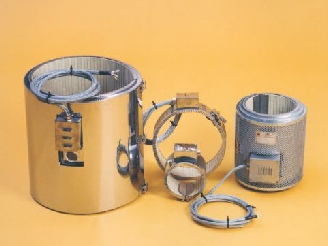

Mica band en plaatelementen zijn in vele uitvoeringen leverbaar.

Deze elementen worden o.a. toegepast voor het verwarmen van extruders, spuitgietmachines, cilinders, lijmbakken, enz.


Deze elementen bestaan uit een drager van pure mica isolatieplaat waar op een NiCr 80/20 verwarmingsband wordt aangebracht, het geheel wordt verpakt in een hoog temperatuur bestendige staal/roestvaststaal plaat.

De maximum Watt belasting is 4 W/cm2 en de maximum werktemperatuur is 320°C.


Afmetingen plaatelementen.

Breedte minimaal 20 mm +/- 0,5 mm, maximum 500 mm +/- 1 mm

Lengte op aanvraag, tolerantie tot 500 mm +/- 1mm, boven 500 mm +/- 1,5 mm


Afmeting bandelementen.

Breedte van 20 tot 500 mm

Diameter vanaf 60 mm, boven 500 mm worden deze gefabriceerd in 2 of meer segmenten.

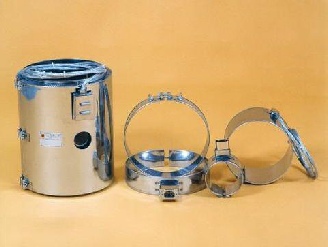

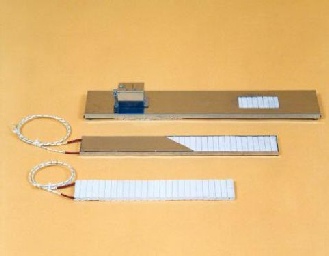

Keramische band en plaatelementen worden toegepast op o.a. extruders en spuitgietmachines.


Deze elementen bestaan uit een keramische drager welke wordt voorzien van NiCr 80/20 verwarmingspiraal.

Aan de buitenzijde worden de elementen voorzien van een roestvaststalen schaal en tussen de schaal en het element wordt een keramische isolatie aangebracht.

De maximum Watt belasting is 8 W/cm2 en de maximum werktemperatuur is 420°C.


Afmeting plaatelementen

Breedte van 23 t/m 511 mm.

Lengte van 112 t/m 1800 mm.

Dikte 12 +/- 1 mm.


Afmeting bandelementen

Breedte van 20 t/m 510 mm.

Diameter vanaf 70 mm, boven 500 mm worden deze gefabriceerd in 2 of meer segmenten.

Dikte 12 +/-1 mm.

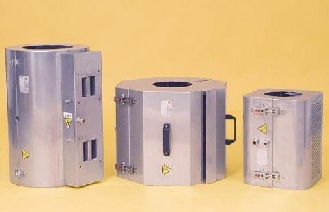

Bescherm en koelmantels ISOAIR zorgt voor een bescherming en afwerking van bandelementen aangebracht op de cilinder van extruders en spuitgiet- machines.

Bovendien zorgen ze voor een extra isolatie tegen warmteverlies, dus kosten besparing door minder energie gebruik.

Er zijn ook uitvoeringen leverbaar welke kunnen dienen als koelmantel, eventueel voorzien van ventilator.

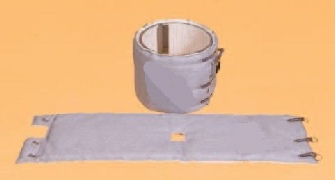

Isolatie mantels ISOCOAT zorgen wanneer aangebracht op bandelementen voor een aanzienlijke verlaging van het energie verbruik met wel 30%.

De mantels bestaan uit een hoog temperatuur bestendige (tot 500°C) glasvezel mantel met daarin een speciale glasvezel isolatie.

Standaard dikte 18 mm.


Wanneer gebruikt op mica bandelementen is het raadzaam de Watt belasting met 0,5 W/cm2 te verlagen, en bij keramische bandelementen met 1 W/cm2.
