Patroonelementen bestaan er in vele uitvoeringen, onderverdeeld in laag en hoogbelast.

Dit type element vind zijn toepassing veelal in de verpakkings en kunstofverwerkende industrie.

Behalve in de basis uitvoering met 2 aansluitdraden, kunnen deze elementen van veel verschillende soorten aansluitingen worden voorzien.

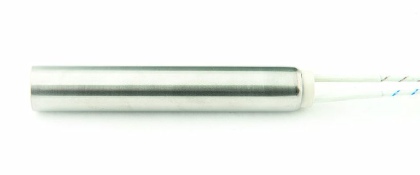

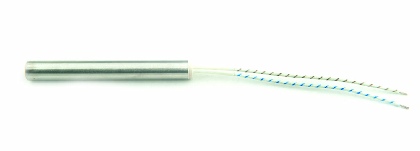

Patroonelementen type RAC hoogbelast zijn leverbaar in een metrische en inch uitvoering voor wat betreft de diameter.


Standaard diameter metrisch

6,50 - 8 - 10 - 12,50 - 16 - 20 mm (tolerantie -0,02 / -0,06 mm)


Standaard diameter inch

1/4” - 5/16” - 3/8” - 1/2” - 5/8” - 3/4” (tolerantie +0.02 / -0.02”)


Hoogbelaste patroonelementen kunnen o.a. worden toegepast bij situaties waarbij trillingen of veel bewegingen voorkomen, en de oppervlakte temperatuur van het element een temperatuur kan bereiken van maximaal 500°C.

Patroonelementen type RBC laagbelast zijn alleen leverbaar in een metrische uitvoering, in een ronde, vierkante of rechthoekige doorsnede.


Standaard diameter rond

9,50 - 10 - 12 - 12,70 - 14 - 15 - 16 - 18 - 19 - 20 - 22 - 24 - 25 - 28 - 30 - 32 - 35 - 38 en 40 mm (tolerantie -0,02 / - 0,10 mm)

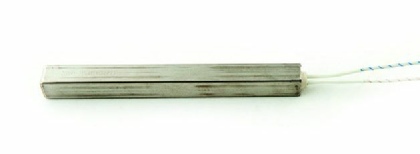

Standaard doorsnede vierkant

10 x 10 - 15 x 15 - 20 x 20 - 25 x 25 mm (tolerantie +/- 1%)


Standaard doorsnede rechthoekig

20 x 10 - 20 x 15 - 30 x 10 - 30 x 15 - 40 x 10 - 40 x 20 mm (tolerantie +/- 1%)


Laagbelaste patroonelementen zijn niet geschikt voor toepassingen waarbij trillingen of veel bewegingen voorkomen.

Maximaal toegestane werktemperatuur 300°C

download PDF    patroonelementen RAC - RBC

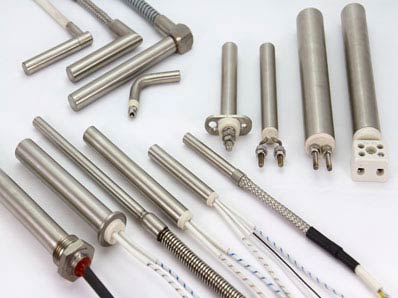

Voorbeelden van aansluitingen en bevestigingen
